協議類型是一個 2 字節的字段，指定要映射的協議類型。例如，IPv4 的協議類型為 0x0800。

常用的協議類型

• IPv4: 0x0800
• IPv6: 0x86DD
• TCP: 0x06
• UDP: 0x11

協議類型的用途

協議類型用于在網絡中標識不同的協議。當網絡設備收到數據包時，它會查看協議類型字段以確定如何處理數據包。

例如，如果網絡設備收到一個具有 0x0800 協議類型的包，它就知道該包是一個 IPv4 數據包，因此它會將其轉發給 IPv4 路由器。

協議類型的其他信息

• 協議類型可以是任何 16 位無符號整數。
• 協議類型可以由 IANA（互聯網號碼分配機構）注冊。
• IANA 為常見協議預留了一些協議類型，例如 IPv4 和 TCP。

總結

協議類型是一個重要的網絡概念，用于在網絡中標識不同的協議。當網絡設備收到數據包時，它會查看協議類型字段以確定如何處理數據包。

---

IP數據包頭有哪些字段

數據在經過IP網絡層時,也會對數據進行封裝,也就有相應的IP協議包頭了?在以太網幀中,IPv4包頭緊跟著以太網幀頭,同時以太網幀頭中的協議類型值設置為十六進制的0800?◆版本(Version)指定IP協議的版本號?因為目前仍主要使用IPv4版本,所以這里的值通常是 0x4 (注意封包使用的數字通常都是十六進位的)?占4位?◆包頭長度(Internet Header Length,IHL)指明IPv4協議包頭長度的字節數包含多少個32位?由于IPv4的包頭可能包含可變數量的可選項,所以這個字段可以用來確定IPv4數據報中數據部分的偏移位置?IPv4包頭的最小長度是20個字節,因此IHL這個字段的最小值用十進制表示就是5?占4位?由于它是一個4比特字段,因此首部最長為60個字節,但實際上目前最多仍為24個字節?◆服務類型(type of Service,TOS)定義IP封包在傳送過程中要求的服務類型,共由8個bit組成其中每個bit的組合分別代表不同的意思?4bit中只能置其中1bit?如果所有4bit均為0,那么就意味著是一般服務?具體如下:◆000..... (Routine): 過程字段,占3位?設置了數據包的重要性,取值越大數據越重要,取值范圍為:0(正常)~ 7(網絡控制)◆...0....(Delay):延遲字段 ,占1位,取值:0(正常)?1(期特低的延遲) ◆....0...(Throughput):流量字段,占1位?取值:0(正常)?1(期特高的流量) ◆.....0..(Reliability) :可靠性字段,占1位?取值:0(正常)?1(期特高的可靠性)◆…..0.(ECN-Capable Transport):顯式擁塞指示傳輸字段,占1位?由源端設置,以顯示源端節點的傳輸協議是支持ECN(Explicit Cogestion Notifica tion,顯式擁塞指示)的?取值:0(不支持ECN)?1(支持ECN)◆.......0(Congestion Experienced):擁塞預警字段,占1位?取值:0(正常,不擁塞)?1(擁塞)◆包長度(Total Length,TL)IP協議頭格式中指定IP包的總長,通常以byte做單位來表示該封包的總長度此數值包括標頭和數據的總和?它以字節為單位,占16位?利用首部長度字段和總長度字段,就可以知道IP數據報中數據內容的起始位置和長度?由于該字段長16比特,所以IP數據報最長可達字節?盡管可以傳送一個長達字節的IP數據報,但是大多數的鏈路層都會對它進行分段?而且,主機也要求不能接收超過576字節的數據報?由于TCP把用戶數據分成若干段,因此一般來說這個限制不會影響TCP?UDP的應用(如RIP?TFTP?BootP?DNS?SNMP等),都限制用戶數據報長度為512字節,小于576字節?但是,事實上現在大多數的實現允許超過8192字節的IP數據報?總長度字段是IP首部中必要的內容,因為一些數據鏈路(如以太網)需要填充一些數據以達到最小長度?盡管以太網的最小幀長為46個字節(將在本章后面介紹),但是IP數據可能會更短?如果沒有總長度字段,那么IP層就不知道46字節中有多少是IP數據報的內容?◆標識(Identification)每一個IP封包都有一個16位的唯一識別碼?當程序產生的數據要通過網絡傳送時都會被拆散成封包形式發送,當封包要進行重組的時候這個ID就是依據了?占16位?標識字段唯一地標識主機發送的每一份數據報?通常每發送一份消息它的值就會加1?RFC791認為標識字段應該由讓IP發送數據報的上層來選擇?假設有兩個連續的IP數據報,其中一個是由TCP生成的,而另一個是由UDP生成的,那么它們可能具有相同的標識字段?盡管這也可以照常工作(由重組算法來處理),但是在大多數從伯克利派生出來的系統中,每發送一個IP數據報,IP層都要把一個內核變量的值加1,不管交給IP的數據來自哪一層?內核變量的初始值根據系統引導時的時間來設置?◆標記(Flags)這是當封包在傳輸過程中進行最佳組合時使用的3個bit的識別記號?占3位?◆000(Reserved Fragment):保留分段?當此值為0的時候表示目前未被使用?◆.0.(Dont Fragment):不分段?當此值為0的時候表示封包可以被分段,如果為1則不能被分割? ◆..0( More Fragment):更多分段?當上一個值為0時,此值為0就示該封包是最後一個封包,如果為1則表示其後還有被分割的封包?◆分段偏移(Fragment Offset,FO)IP協議頭格式規定當封包被分段之后,由于網路情況或其它因素影響其抵達順序不會和當初切割順序一至,所以當封包進行分段的時候會為各片段做好定位記錄,以便在重組的時候就能夠?qū)μ柸胱?值為多少個字節,如果封包并沒有被分段,則FO值為“0? 占13位?

TCP/IP協議是什么

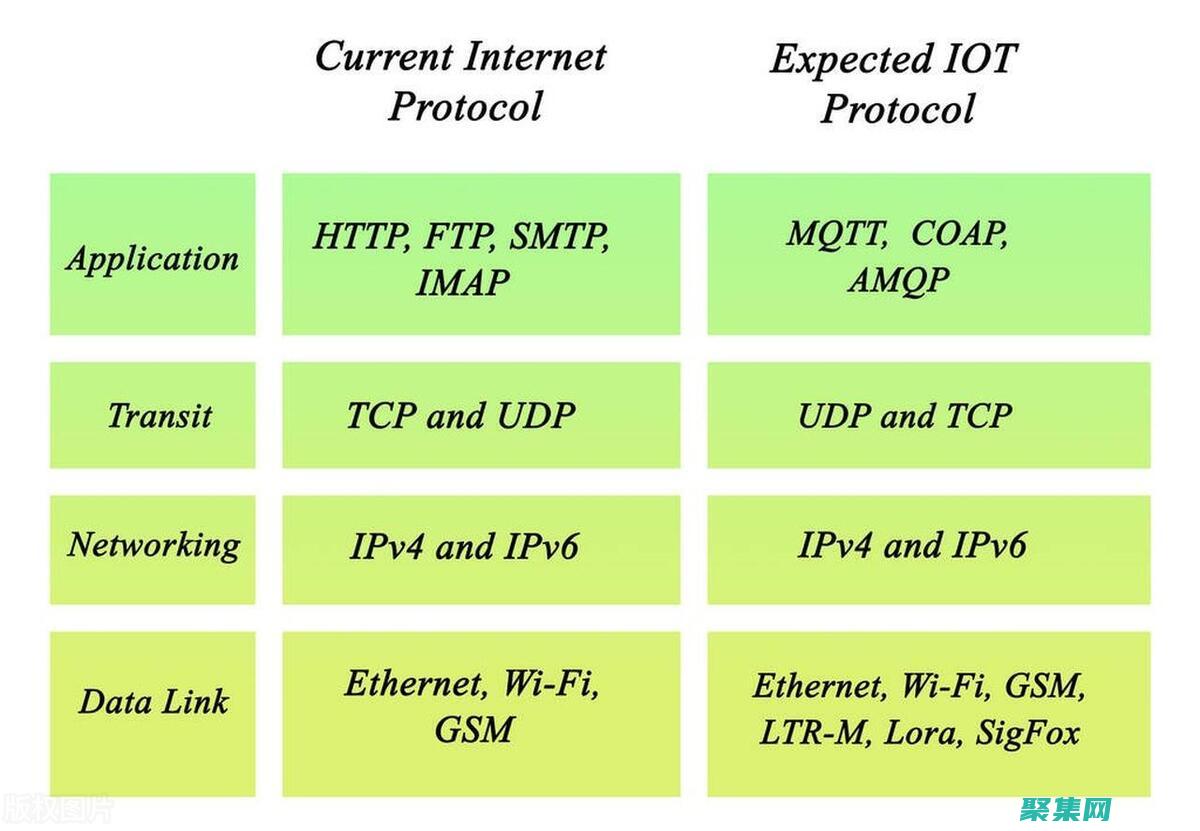

TCP/IP是供已連接因特網的計算機進行通信的通信協議。 TCP/IP協議TransmissionControlProtocol/InternetProtocol的簡寫，中譯名為傳輸控制協議/因特網互聯協議，又名網絡通訊協議，是Internet最基本的協議、Internet國際互聯網絡的基礎，由網絡層的IP協議和傳輸層的TCP協議組成。 TCP/IP傳輸協議，即傳輸控制/網絡協議，也叫作網絡通訊協議。 它是在網絡的使用中的最基本的通信協議。 TCP/IP傳輸協議對互聯網中各部分進行通信的標準和方法進行了規定。 并且，TCP/IP傳輸協議是保證網絡數據信息及時、完整傳輸?shù)膬蓚€重要的協議。 TCP/IP傳輸協議是嚴格來說是一個四層的體系結構，應用層、傳輸層、網絡層和數據鏈路層都包含其中。

以太網幀的傳輸方式分為哪三種？

以太幀有很多種類型。 不同類型的幀具有不同的格式和MTU值。 但在同種物理媒體上都可同時存在。 以太網第二版或者稱之為Ethernet II 幀，DIX幀，是最常見的幀類型。 并通常直接被IP協議使用。 Novell的非標準IEEE 802.3幀變種。 IEEE 802.2邏輯鏈路控制(LLC) 幀子網接入?yún)f(xié)議(SNAP)幀所有四種以太幀類型都可包含一個IEEE 802.1Q選項來確定它屬于哪個VLAN以及他的IEEE 802.1p優先級(QoS)。 這個封裝由IEEE 802.3ac定義并將幀大小從64字節擴充到1522字節(注：不包含7個前導字節和1個字節的幀開始符以及12個幀間距字節)。 IEEE 802.1Q標簽，如果出現，需要放在源地址字段和以太類型或長度字段的中間。 這個標簽的前兩個字節是標簽協議標識符(TPID)值0x8100。 這與沒有標簽幀的以太類型/長度字段的位置相同，所以以太類型0x8100就表示包含標簽的幀，而實際的以太類型/長度字段則放在Q-標簽的后面。 TPID后面是兩個字節的標簽控制信息(TCI)。 (IEEE 802.1p 優先級(QoS)和VLANID)。 Q標簽后面就是通常的幀內容。 Ethernet II以太 II 幀(也稱作DIX以太網，是以這個設計的主要成員，DEC,Intel和Xerox的名字命名的。 ),把緊接在目標和源MAC地址后面的這個兩字節定義為以太網幀數據類型字段。 例如，一個0x0800的以太類型說明這個幀包含的是IPv4數據報。 同樣的，一個0x0806的以太類型說明這個幀是一個ARP幀，0x8100說明這是一個IEEE 802.1Q幀，而0x86DD說明這是一個IPv6幀。 當這個工業界的標準通過正式的IEEE標準化過程后，在802.3標準中以太類型字段變成了一個(數據)長度字段。 (最初的以太包通過包括他們的幀來確定它們的長度，而不是以一個明確的數值。 )但是包的接收層仍需知道如何解析包，因此標準要求將IEEE802.2頭跟在長度字段后面，定義包的類型。 多年之后，802.3x-1997標準，一個802.3標準的后繼版本，正式允許兩種類型的數據包同時存在。 實際上，兩種數據包都被廣泛使用，而最初的以太數據包在以太局域網中被廣泛應用，因為他的簡便和低開銷。 為了允許一些使用以太II版本的數據報和一些使用802.3封裝的最初版本的數

以太網協議類型0x0800是什么？

就是代表IP協議網絡。

在二層mac幀里表示，因為除了IP協議網絡外，還有ATM網絡，F(xiàn)DDI網絡等，網絡類型。

簡述wlan網絡幀的種類和用途

簡述wlan網絡幀的種類和用途

改為簡述以太網幀的種類和用途 比較好，因為沒有wlan網絡幀這個術語

前導碼：7個字節，用于數據傳輸過程中的雙方發送、接收的速率的同步

幀開始符：1個字節，表明下一個字節開始是真實數據（目的MAC地址）

目的MAC地址：6個字節，指明幀的接受者

源MAC地址：6個字節，指明幀的發送者

類型/長度：2個字節，0-1500保留為長度域值，1536-保留為類型域值（0x0600-0xffff)，通過wireshark抓包看到的，這2個字節指明幀中數據的協議類型，比如常見的IPv4中ip協議采用0x0800

數據：46~1500個字節，包含了上層協議傳遞下來的數據，如果加入數據字段后幀長度不夠64字節，會在數據字段“填充至46字節”以使整個幀達到64字節（除去前導碼和幀開始符的8個字節，包含幀尾FCS），即6+6+2+46+4=64

幀校驗序列：4個字節，對接收網卡（主要是檢測數據字段）提供判斷是否傳輸錯誤的一種方法，如果發現錯誤，丟棄此幀。目前最為流行的用于FCS的算法是循環冗余校驗（cyclic redundancy check –CRC

---

---
