可編程邏輯控制器 (PLC) 是一種工業控制器，用于自動化制造流程和其他類型的復雜系統。PLC 由一個微處理器、輸入/輸出 (I/O) 模塊和一個編程軟件包組成。

PLC 編程是最常用的自動化方法之一，因為它簡單易學，并且可以在各種應用中實現廣泛的自動化功能。

PLC 編程語言

有多種不同的 PLC 編程語言，包括：

• 梯形圖 (LD)：一種圖形語言，使用符號和線條來表示邏輯功能。
• 指令表 (IL)：一種文本語言，使用類似匯編語言的指令來表示邏輯功能。
• 結構化文本 (ST)：一種高級文本語言，使用類似于 C 語言的語法來表示邏輯功能。
• 功能塊圖 (FBD)：一種圖形語言，使用塊和連接符來表示邏輯功能。

梯形圖

梯形圖是 PLC 編程中使用最廣泛的語言。它使用符號和線條來表示邏輯功能，使程序易于閱讀和理解。

以下是梯形圖中常用的符號：

• 輸入觸點：當輸入處于活動狀態時閉合的觸點。
• 輸出線圈：當觸點閉合時會激活的輸出。
• 常開觸點：當輸入處于非活動狀態時閉合的觸點。
• 常閉觸點：當輸入處于活動狀態時斷開的觸點。
• 計時器：定時器是用于測量時間間隔的特殊功能塊。
• 計數器：計數器是用于計數事件的特殊功能塊。

以下是使用梯形圖實現簡單的自鎖電路的示例：

|-----[X1]-----|---|
|               |---|
||---|
|-----[Y1]-----|---|

在這個示例中，當輸入 X1 處于活動狀態時，輸出 Y1 將處于活動狀態。當 X1 處于非活動狀態時，Y1 將保持在活動狀態，直到 Y1 被手動復位為止。

指令表

指令表是一種文本語言，使用類似匯編語言的指令來表示邏輯功能。它比梯形圖更難學習，但它提供了對 PLC 程序的更高級別的控制。

以下是指令表中的示例代碼：

LD X1
AND Y1
OUT Z1

這個示例代碼將檢查輸入 X1 和 Y1，如果兩者都處于活動狀態，則會激活輸出 Z1。

結構化文本

結構化文本是一種高級文本語言，使用類似于 C 語言的語法來表示邏輯功能。它提供了對 PLC 程序的最高級別控制，但它也最難學習。

以下是結構化文本中的示例代碼：

IF X1 THENY1 := TRUE;
ELSEY1 := False;
end_IF;

這個示例代碼將檢查輸入 X1，如果它處于活動狀態，則會激活輸出 Y1。否則，Y1 將保持非活動狀態。

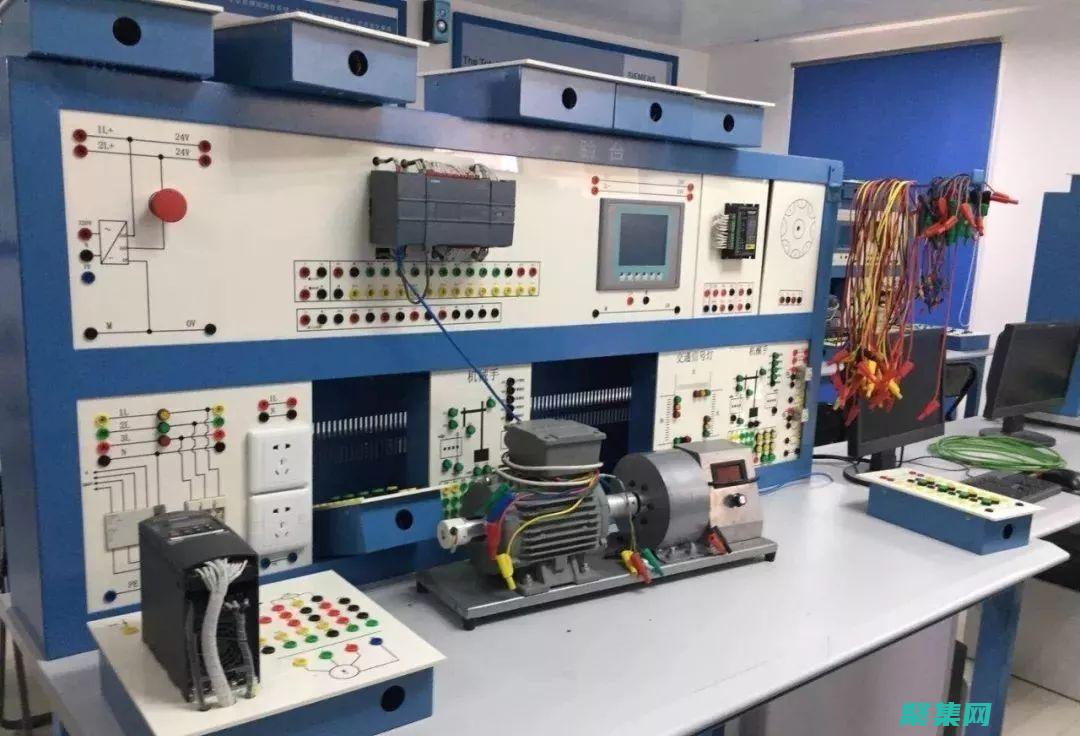

PLC 編程自動化

PLC 編程自動化可以用于各種應用中，包括：

• 制造業
• 食品和飲料行業
• 醫藥業
• 能源業
• 交通運輸業

PLC 編程自動化可以幫助企業提高生產效率、降低成本和提高安全性。

結論

PLC 編程是一個強大的工具，可以用來自動化廣泛的工業流程。通過使用正確的編程語言和自動化技術，企業可以提高生產效率、降低成本和提高安全性。

---

---
